 [tuto] Cartmod The Castle

Aller en bas
5 participants
AuteurMessage
ichigobankai
Alex Kidd (Alex Kidd)
ichigobankai


Score : 7174
Date d'inscription : 26/08/2009
Age : 44
Localisation : Near Angers ^^

[tuto] Cartmod The Castle Empty
MessageSujet: [tuto] Cartmod The Castle   [tuto] Cartmod The Castle Icon_minitime1Mar 23 Mai - 7:41

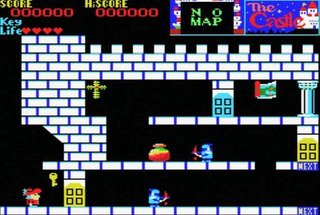

vendredi soir dernier je me suis mis en tete de faire un mod du jeu Mark3 The Castle.
Jeu qui a la particularité de faire 32ko et de posséder une sram...

[tuto] Cartmod The Castle Post-5150-0-27940300-1495400842_thumb

[tuto] Cartmod The Castle Post-5150-0-30966200-1495394674_thumb
PCB d'origine (jeu JAP)

Il faut savoir que le jeu original ne fonctionne pas sur une console euro avec un adaptateur mark3.
Non pas du uniquement à la ligne de checksum manquante mais aussi (surtout) a son câblage particulier !
Même sur ma console euro avec mon bios maison (qui laisse tout passer, comme une console jap) il ne fonctionne pas (écran noir) du a une différence entre console euro et jap !

Pour que la rom se lance sur une console euro non modifiée, il faut donc
- Ajouter la ligne de checksum en 0x7FF0, possible a faire avec mon petit soft SMScheck, dispo dans ce topic : http://www.ultimate-consoles.fr/topic/18189-python-smscheck-correction-de-checksum-master-system/

- Modifier le câblage comme suit :
/OE rom => /CE
/CE rom => A15 ou /M0-7
(logiquement vous pouvez interchanger le câblage /OE et /CE de la ROM)

/OE sram => /RD
/CE sram => /M8-B
/WE sram => /WR

Le câblage d'origine sur le jeu jap étant un peu différent
/M8-B => /CE sram
/RD => /OE rom et /OE sram
/WR => /WE sram
A15 => /CE rom

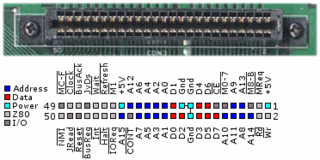

Au cas où, pinout du port SMS euro/us (crédits à Maxim de Smspower):
[tuto] Cartmod The Castle Post-5150-0-92472800-1495401255_thumb
http://www.smspower.org/maxim/Documents/Pinouts

Niveau matériel, il vous faudra :
- un pcb 32K (Super Tennis)
- une eprom 32k (27C256)
- une sram 8ko (type 8464)
- un peu de fils

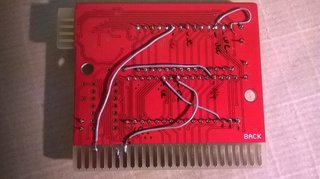

Sur un pcb 32k type Super Tennis, mettre la rom au recto du pcb et la sram au verso.

Perso j'ai fait ca un peu à l'arrache sur un de mes pcb pour le proof of concept,
car la flemme de dessouder un super tennis...
[tuto] Cartmod The Castle Post-5150-0-24125200-1495401032_thumb [tuto] Cartmod The Castle Post-5150-0-63681100-1495401015_thumb

Voilou !
Revenir en haut Aller en bas
warriors 33
Alex Kidd (Alex Kidd)
warriors 33


Score : 9961
Date d'inscription : 04/11/2009
Age : 42
Localisation : Bordeaux

[tuto] Cartmod The Castle Empty
MessageSujet: Re: [tuto] Cartmod The Castle   [tuto] Cartmod The Castle Icon_minitime1Mar 23 Mai - 16:15

cheers
Revenir en haut Aller en bas
http://warriors33collection.over-blog.com/
Révo
Alex Kidd (Alex Kidd)
Révo


Score : 6326
Date d'inscription : 16/03/2010
Age : 34

[tuto] Cartmod The Castle Empty
MessageSujet: Re: [tuto] Cartmod The Castle   [tuto] Cartmod The Castle Icon_minitime1Mar 23 Mai - 16:40

Merci pour l'info Wink
Revenir en haut Aller en bas
pedro76
Hayato (Kenseiden)
pedro76


Score : 357
Date d'inscription : 18/03/2013

[tuto] Cartmod The Castle Empty
MessageSujet: Re: [tuto] Cartmod The Castle   [tuto] Cartmod The Castle Icon_minitime1Mar 23 Mai - 23:45

Jamais joué à ce jeu , il a l'air sympa même s'il semble porter le poids des années d'un point de vue technique. Du bon boulot ichigo.
Revenir en haut Aller en bas
ichigobankai
Alex Kidd (Alex Kidd)
ichigobankai


Score : 7174
Date d'inscription : 26/08/2009
Age : 44
Localisation : Near Angers ^^

[tuto] Cartmod The Castle Empty
MessageSujet: Re: [tuto] Cartmod The Castle   [tuto] Cartmod The Castle Icon_minitime1Mer 24 Mai - 10:43

Merci Wink

Ca vaudrait presque le coup de router un petit pcb dédié (pour eviter les fils),
mais là j'ai pas trop le temps.
Revenir en haut Aller en bas
kitrucid
Marty (BTTF2)
kitrucid


Score : 22
Date d'inscription : 12/02/2019
Age : 47
Localisation : brest

[tuto] Cartmod The Castle Empty
MessageSujet: Re: [tuto] Cartmod The Castle   [tuto] Cartmod The Castle Icon_minitime1Sam 16 Mar - 17:12

impressionnant, merci pour ces infos. alien bounce
